SỬA CHỮA HỆ THỐNG PHANH ABS MERCEDES-BENZ

SỬA CHỮA HỆ THỐNG PHANH ABS MERCEDES-BENZ-HƯỚNG DẪN CHUYÊN NGHIỆP VS TOÀN DIỆN

1. Tổng Quan Về Hệ Thống Phanh ABS Của Mercedes-Benz

1.1. Nguyên Lý Hoạt Động Của Hệ Thống ABS

Hệ thống phanh ABS của Mercedes-Benz được thiết kế nhằm ngăn chặn hiện tượng khóa bánh khi phanh gấp, giúp xe duy trì khả năng lái và kiểm soát trong mọi tình huống. Nguyên lý hoạt động của ABS dựa trên việc giám sát tốc độ quay của từng bánh xe thông qua các cảm biến tốc độ. Khi phát hiện dấu hiệu bánh xe sắp khóa, hệ thống sẽ tự động điều chỉnh lực phanh bằng cách điều khiển bơm phanh và van điều khiển, từ đó giữ cho bánh xe quay liên tục và ổn định.

Các thành phần chính của hệ thống ABS bao gồm:

• Cảm biến tốc độ bánh xe: Theo dõi tốc độ quay của từng bánh.

• Bộ điều khiển ABS (ECU): Xử lý dữ liệu từ các cảm biến và điều khiển hoạt động của bơm phanh.

• Bơm phanh ABS: Điều chỉnh áp lực phanh theo yêu cầu.

• Van điều khiển: Điều chỉnh lưu lượng dầu phanh đến các bánh xe.

• Dây cáp và hệ thống điện: Kết nối các thành phần lại với nhau, truyền tải tín hiệu và năng lượng cần thiết.

1.2. Lịch Sử Phát Triển Và Ứng Dụng

Hệ thống ABS được giới thiệu lần đầu vào những năm 1970 và đã trải qua nhiều cải tiến công nghệ để phù hợp với yêu cầu an toàn ngày càng cao của ngành công nghiệp ô tô. Đối với Mercedes-Benz, hệ thống ABS không chỉ là một yếu tố an toàn quan trọng mà còn là minh chứng cho sự tiên phong trong ứng dụng công nghệ điều khiển điện tử hiện đại. Từ các phiên bản ban đầu cho đến những dòng xe mới nhất, hệ thống ABS của Mercedes-Benz luôn được đánh giá cao về độ tin cậy và hiệu quả, góp phần nâng cao trải nghiệm lái xe an toàn và thoải mái.

2. Triệu Chứng Khi Hệ Thống ABS Gặp Sự Cố

Việc nhận biết sớm các dấu hiệu bất thường của hệ thống phanh ABS là bước đầu tiên để đảm bảo an toàn và tiết kiệm chi phí sửa chữa. Một số triệu chứng phổ biến mà người sử dụng có thể gặp phải bao gồm:

• Đèn báo ABS sáng: Khi hệ thống phát hiện lỗi, đèn báo ABS trên bảng đồng hồ sẽ bật sáng, cảnh báo người lái về sự cố.

• Hiệu suất phanh giảm: Xe có thể phanh kém hơn bình thường, đặc biệt là trong tình huống phanh gấp.

• Âm thanh lạ: Tiếng kêu hoặc tiếng rít phát ra từ hệ thống phanh khi phanh có thể là dấu hiệu của lỗi cơ học hoặc điện tử.

• Rung lắc khi phanh: Cảm giác rung lắc ở bánh xe khi phanh gấp có thể do cảm biến hoặc van điều khiển bị hỏng.

• Phản hồi không đồng đều: Mỗi bánh xe có thể có phản hồi khác nhau khi phanh, cho thấy sự không đồng nhất trong hoạt động của hệ thống.

Việc nhận biết các triệu chứng này sẽ giúp các kỹ thuật viên chuẩn đoán chính xác, từ đó tiến hành sửa chữa kịp thời và tránh những sự cố nghiêm trọng trên đường.

3. Các Lỗi Phổ Biến Của Hệ Thống ABS

Trong quá trình sử dụng, hệ thống ABS trên xe Mercedes-Benz có thể gặp phải một số lỗi phổ biến do sự mòn, hỏng hóc của linh kiện, hoặc do các vấn đề về mạch điện. Dưới đây là một số lỗi thường gặp:

3.1. Lỗi Cảm Biến Tốc Độ

Cảm biến tốc độ là thành phần quan trọng giúp hệ thống theo dõi tốc độ quay của bánh xe. Khi cảm biến bị hỏng hoặc nhiễm bẩn, dữ liệu không chính xác sẽ được truyền đến ECU, dẫn đến việc hệ thống không thể điều chỉnh lực phanh kịp thời. Các lỗi thường gặp bao gồm:

• Hỏng hóc do mòn cơ học.

• Nhiễm bẩn hoặc ăn mòn do điều kiện thời tiết.

• Hỏng hóc mạch điện kết nối với cảm biến.

3.2. Lỗi Bơm Phanh

Bơm phanh ABS có nhiệm vụ điều chỉnh áp lực dầu phanh đến bánh xe. Nếu bơm phanh gặp lỗi, xe sẽ không nhận được áp lực phanh thích hợp, gây ra hiện tượng phanh không đều hoặc hiệu suất phanh giảm. Các nguyên nhân gây lỗi bơm phanh bao gồm:

• Sự cố cơ học bên trong bơm.

• Hỏng hóc điện tử điều khiển bơm.

• Các vấn đề về dây cáp kết nối.

3.3. Lỗi Mạch Điện Và ECU

Bộ điều khiển ABS (ECU) và các mạch điện liên quan là trung tâm của hệ thống. Bất kỳ lỗi nào trong phần này đều có thể làm gián đoạn quá trình xử lý tín hiệu, dẫn đến việc hệ thống không thể hoạt động chính xác. Một số lỗi thường gặp bao gồm:

• Hỏng mạch in (PCB) bên trong ECU.

• Lỗi phần mềm hoặc lỗi truyền dữ liệu.

• Hỏng hóc do điện áp không ổn định.

4. Quy Trình Kiểm Tra Và Chuẩn Đoán Hệ Thống ABS

4.1. Các Công Cụ Chuẩn Đoán

Trước khi tiến hành sửa chữa, việc sử dụng các công cụ chuẩn đoán hiện đại là bước quan trọng để xác định chính xác lỗi của hệ thống. Một số công cụ cần thiết bao gồm:

• Đầu đọc mã lỗi (OBD-II Scanner): Giúp truy xuất mã lỗi từ ECU và đánh giá tình trạng hệ thống.

• Đồng hồ đo điện áp và dòng điện: Để kiểm tra nguồn điện và hoạt động của các linh kiện điện tử.

• Bộ đo áp suất dầu phanh: Để đánh giá áp lực phanh trong hệ thống.

• Bộ đo tín hiệu cảm biến: Kiểm tra tín hiệu từ cảm biến tốc độ và các cảm biến khác.

4.2. Phương Pháp Kiểm Tra Lỗi

Quy trình chuẩn đoán hệ thống ABS thường được tiến hành theo các bước sau:

1. Đọc mã lỗi từ ECU: Sử dụng đầu đọc mã lỗi để lấy thông tin lỗi ban đầu.

2. Kiểm tra cảm biến tốc độ: Xác định xem các cảm biến có đang gửi tín hiệu chính xác hay không.

3. Đo áp lực dầu phanh: So sánh áp lực giữa các bánh xe để tìm ra sự không đồng đều.

4. Kiểm tra mạch điện và dây cáp: Đảm bảo rằng tất cả các kết nối điện đều hoạt động bình thường.

5. Chạy thử nghiệm trực tiếp: Thực hiện kiểm tra trên xe để đánh giá hoạt động của hệ thống phanh khi lái xe.

Kết hợp các phương pháp trên sẽ giúp kỹ thuật viên xác định chính xác nguyên nhân gây ra lỗi, từ đó đưa ra giải pháp sửa chữa phù hợp.

5. Hướng Dẫn Sửa Chữa Hệ Thống ABS Chi Tiết

Bước 1: Kiểm Tra Tổng Quan Và Lấy Mã Lỗi

Trước tiên, hãy tiến hành kết nối đầu đọc mã lỗi (OBD-II Scanner) với hệ thống điện của xe Mercedes-Benz. Quá trình này sẽ giúp bạn lấy được mã lỗi từ ECU và xác định nguyên nhân gây ra sự cố. Một số mã lỗi phổ biến của hệ thống ABS có thể bao gồm:

Ghi nhận mã lỗi giúp bạn có cái nhìn tổng quan về các vấn đề tồn tại, từ đó đưa ra kế hoạch sửa chữa cụ thể cho từng lỗi.

Bước 2: Kiểm Tra Và Thay Thế Cảm Biến ABS

Sau khi lấy được mã lỗi, bước tiếp theo là kiểm tra từng cảm biến tốc độ ở các bánh xe:

• Kiểm tra trực quan: Xem xét cảm biến có bị ăn mòn, hư hỏng hay lỏng lẻo không.

• Đo tín hiệu: Sử dụng bộ đo tín hiệu để kiểm tra xem cảm biến có đang gửi dữ liệu chính xác về tốc độ hay không.

• Làm sạch hoặc thay thế: Nếu cảm biến bị nhiễm bẩn hoặc ăn mòn, có thể làm sạch bằng dung dịch chuyên dụng. Trong trường hợp hỏng nặng, nên thay thế bằng linh kiện chính hãng của Mercedes-Benz.

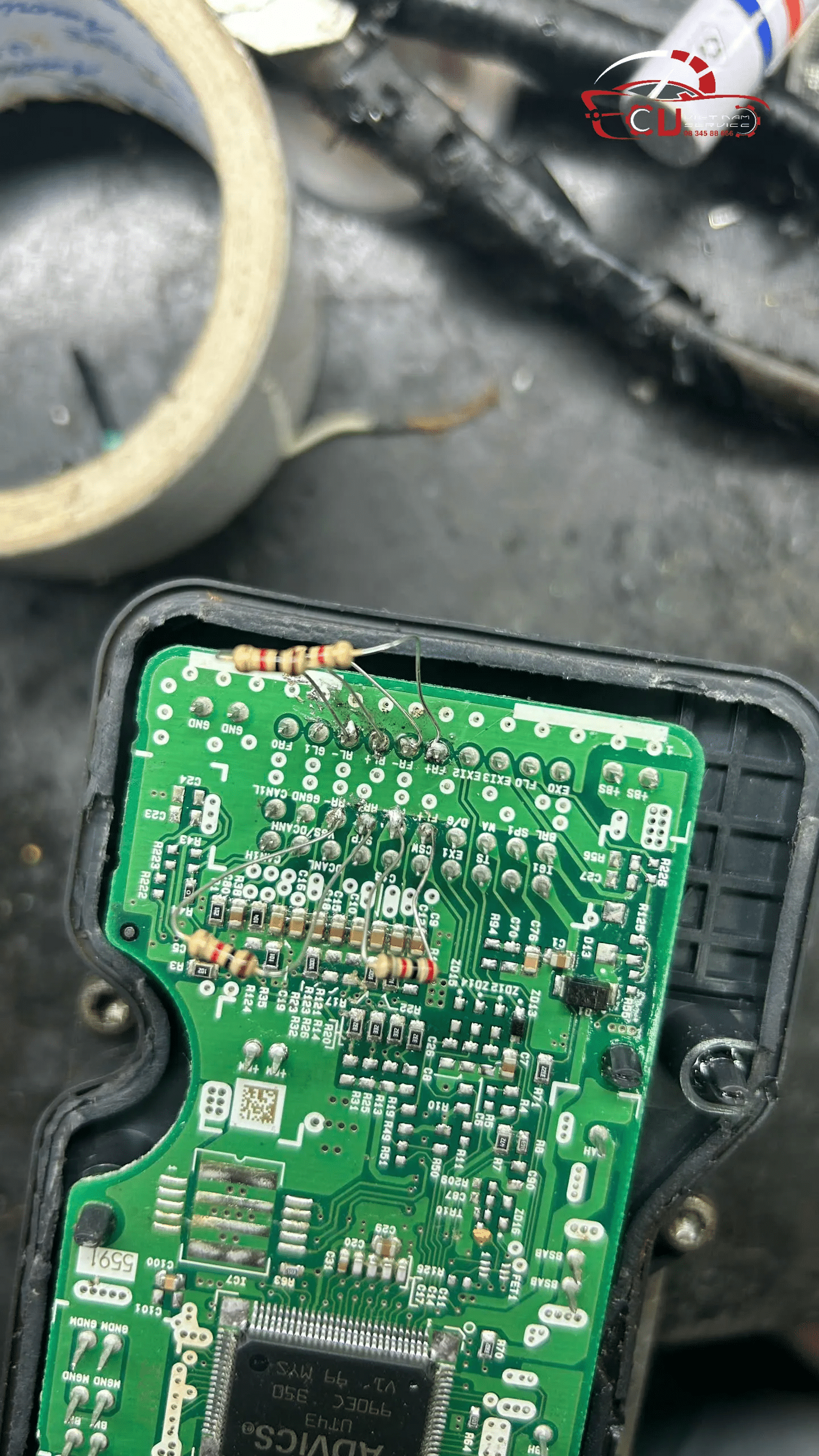

Bước 3: Sửa Chữa Hoặc Thay Thế Bộ Điều Khiển ABS (ECU)

Bộ điều khiển ABS là “trung tâm” của hệ thống. Các bước thực hiện bao gồm:

• Kiểm tra mạch điện: Sử dụng đồng hồ đo điện áp và dòng điện để kiểm tra nguồn cấp điện đến ECU và các mạch in bên trong.

• Cập nhật phần mềm: Trong một số trường hợp, lỗi có thể do phần mềm của ECU bị lỗi; cập nhật phần mềm từ trung tâm dịch vụ Mercedes-Benz có thể khắc phục vấn đề.

• Thay thế ECU: Nếu ECU hỏng nặng và không khắc phục được qua cập nhật phần mềm hay kiểm tra mạch, hãy thay thế ECU bằng linh kiện chính hãng.

Bước 4: Kiểm Tra Bơm Phanh Và Van Điều Khiển

Bơm phanh ABS và van điều khiển là bộ phận điều chỉnh áp lực dầu phanh:

• Đo áp lực dầu phanh: Sử dụng bộ đo áp suất để so sánh áp lực giữa các bánh xe. Sự chênh lệch quá lớn có thể chỉ ra lỗi ở van điều khiển hoặc bơm phanh.

• Kiểm tra hoạt động cơ học: Nếu có dấu hiệu rò rỉ dầu phanh, tiếng kêu lạ hoặc hoạt động không ổn định, cần tháo rời và kiểm tra bên trong bộ phận để xác định nguyên nhân.

• Thay thế linh kiện: Trong trường hợp lỗi nghiêm trọng như van hỏng hoặc bơm phanh không hoạt động, hãy thay thế bằng linh kiện chính hãng.

Bước 5: Thay Thế Dây Cáp Và Các Kết Nối Điện

Các dây cáp và kết nối điện trong hệ thống ABS đóng vai trò truyền tải tín hiệu giữa các thành phần:

• Kiểm tra trực quan: Đảm bảo các dây cáp không bị rách, ăn mòn hay lỏng lẻo.

• Đo điện áp và điện trở: Sử dụng dụng cụ đo để kiểm tra các thông số điện của dây cáp nhằm đảm bảo không có sự cản trở hay mất tín hiệu.

• Thay thế kết nối: Nếu phát hiện bất kỳ dây cáp hoặc đầu nối nào có vấn đề, thay thế ngay bằng linh kiện đạt tiêu chuẩn của Mercedes-Benz.

Bước 6: Kiểm Tra Lại Sau Sửa Chữa

Sau khi hoàn thành các bước sửa chữa, việc kiểm tra lại hệ thống là vô cùng quan trọng:

• Đọc lại mã lỗi: Sử dụng đầu đọc mã lỗi để xác nhận rằng không còn mã lỗi nào được hiển thị.

• Thử nghiệm thực tế: Tiến hành kiểm tra trên xe trong điều kiện an toàn để đánh giá phản ứng của hệ thống phanh.

• Đánh giá hiệu suất: Kiểm tra cảm giác phanh, áp lực phanh và khả năng điều khiển của xe trên nhiều điều kiện khác nhau nhằm đảm bảo hệ thống ABS đã được khôi phục hoàn toàn.

6. Các Lưu Ý Và Biện Pháp An Toàn Khi Sửa Chữa Hệ Thống ABS

• Ngắt nguồn điện: Trước khi tiến hành bất kỳ công việc nào, hãy chắc chắn rằng nguồn điện của xe đã được ngắt để tránh nguy cơ điện giật.

• Sử dụng dụng cụ đúng tiêu chuẩn: Chỉ sử dụng các dụng cụ được thiết kế riêng cho việc chuẩn đoán và sửa chữa hệ thống ABS của Mercedes-Benz.

• Đeo đồ bảo hộ cá nhân: Bao gồm găng tay, kính bảo hộ và áo chống cháy để đảm bảo an toàn trong quá trình làm việc.

• Tuân thủ quy trình sửa chữa: Không bỏ sót bất kỳ bước kiểm tra nào, đảm bảo rằng tất cả các linh kiện đều được kiểm tra và thay thế nếu cần.

• Kiểm tra lại sau sửa chữa: Luôn tiến hành kiểm tra lại toàn bộ hệ thống sau khi hoàn thành công việc để đảm bảo xe đang ở trạng thái an toàn và ổn định.

7. Bảo Dưỡng Hệ Thống ABS Để Đảm Bảo Hiệu Suất

Bảo dưỡng định kỳ hệ thống ABS giúp ngăn ngừa các sự cố phát sinh:

• Kiểm tra cảm biến định kỳ: Làm sạch và kiểm tra cảm biến tốc độ bánh xe theo khuyến cáo của hãng.

• Thay dầu phanh định kỳ: Dầu phanh giúp làm mát hệ thống và loại bỏ các tạp chất, đảm bảo áp lực phanh ổn định.

• Kiểm tra kết nối điện: Đảm bảo các dây cáp và đầu nối luôn trong trạng thái tốt, không bị ăn mòn hay lỏng lẻo.

• Cập nhật phần mềm ECU: Theo dõi thông báo từ trung tâm dịch vụ Mercedes-Benz để cập nhật phần mềm điều khiển khi cần.

• Kiểm tra bơm và van ABS: Định kỳ kiểm tra hoạt động của bơm phanh và van điều khiển để phát hiện sớm dấu hiệu hao mòn hoặc hỏng hóc.

Việc bảo dưỡng định kỳ sẽ kéo dài tuổi thọ của hệ thống ABS, giảm thiểu rủi ro và chi phí sửa chữa đột xuất.

8. Kinh Nghiệm Từ Các Chuyên Gia Và Trung Tâm Dịch Vụ Mercedes-Benz

Các trung tâm dịch vụ và chuyên gia sửa chữa xe Mercedes-Benz đã tích lũy được nhiều kinh nghiệm quý báu:

• Kiểm tra toàn diện: Trước khi tiến hành sửa chữa, luôn kiểm tra toàn bộ các hệ thống điện và cơ khí liên quan đến ABS để tránh bỏ sót chi tiết nhỏ có thể gây ra sự cố nghiêm trọng.

• Sử dụng linh kiện chính hãng: Đảm bảo thay thế bằng các linh kiện chính hãng từ Mercedes-Benz để duy trì độ bền và hiệu suất của hệ thống ABS.

• Đào tạo và cập nhật kiến thức: Công nghệ ô tô luôn thay đổi, vì vậy việc liên tục cập nhật kiến thức và đào tạo cho đội ngũ kỹ thuật là vô cùng cần thiết.

• Kiểm tra thử nghiệm thực tế: Sau khi sửa chữa, tiến hành các bài kiểm tra thực tế trên đường để đảm bảo xe hoạt động ổn định và hệ thống phanh đáp ứng tiêu chuẩn an toàn.

Những kinh nghiệm này không chỉ giúp cải thiện chất lượng dịch vụ mà còn tạo niềm tin vững chắc cho khách hàng sử dụng xe Mercedes-Benz.

9. Kết Luận

Hệ thống phanh ABS của Mercedes-Benz là một thành phần quan trọng, đóng vai trò quyết định trong việc đảm bảo an toàn cho người lái và hành khách. Việc sửa chữa và bảo dưỡng hệ thống này đòi hỏi kiến thức chuyên sâu về công nghệ ô tô và sự tỉ mỉ trong từng bước thực hiện.

Bài viết này đã cung cấp cho bạn cái nhìn tổng quan về nguyên lý hoạt động của hệ thống ABS, các triệu chứng nhận biết lỗi, cũng như quy trình chuẩn đoán và sửa chữa chi tiết – từ việc kiểm tra mã lỗi, thay thế cảm biến, sửa chữa ECU, đến bảo dưỡng định kỳ hệ thống. Những kinh nghiệm từ các chuyên gia và trung tâm dịch vụ Mercedes-Benz cũng là nguồn tham khảo hữu ích giúp bạn nắm bắt các giải pháp sửa chữa hiệu quả nhất.

Nếu bạn đang có nhu cầu sửa chữa hệ thống ABS hoặc muốn tìm hiểu thêm về công nghệ phanh hiện đại của xe Mercedes-Benz, hãy tham khảo các nguồn thông tin chính hãng và liên hệ với các trung tâm dịch vụ uy tín để được hỗ trợ tốt nhất.

Chúc bạn thành công trong công việc và luôn an toàn trên mọi nẻo đường!
