LỖI ABS TOYOTA/LEXUS C1203/53: ECM COMMUNICATION CIRCRUIT MALFUNCTION



Lỗi ABS Toyota/Lexus C1203/53: ECM Communication Circuit Malfunction – Nguyên nhân, Triệu chứng



C1203/53 – ECM Communication Circuit Malfunction là mã lỗi thường gặp trên Toyota và Lexus khi ECU phanh (Skid Control ECU/ABS ECU) không nhận được tín hiệu đúng từ ECM/ECU động cơ qua đường truyền CAN hoặc mạch tín hiệu liên quan. Hậu quả là đèn ABS, VSC, TRC bật sáng, hệ thống an toàn chủ động có thể bị vô hiệu hóa một phần. Bài viết này của VES Workshop hướng dẫn bạn hiểu rõ bản chất lỗi, dấu hiệu nhận biết, nguyên nhân cốt lõi, quy trình kiểm tra – chẩn đoán – khắc phục đạt chuẩn xưởng, cùng các lưu ý tối ưu để đảm bảo an toàn và tiết kiệm chi phí.

Vì sao mã lỗi ABS C1203/53 quan trọng và không nên chậm trễ?



• An toàn là số 1: ABS/VSC/TRC hỗ trợ kiểm soát phanh và ổn định thân xe trong tình huống khẩn cấp. Khi đèn ABS hoặc VSC sáng, xe có thể mất một phần hỗ trợ chống bó cứng, chống trượt và ổn định hướng, đặc biệt nguy hiểm khi trời mưa, đường trơn.

• Liên quan hệ thống khác: Mã C1203 thường đi kèm các mã CAN communication hoặc Engine ECU. Nếu bỏ qua, lỗi có thể lan sang các chức năng hộp số, EPS, Cruise Control, AEB (nếu có), gây cảm giác vận hành kém, tiêu hao nhiên liệu tăng.

• Tiết kiệm chi phí: Xử lý sớm các vấn đề như giắc cắm lỏng, mass kém, cầu chì/rơ-le hỏng giúp tránh hư hại cục ABS (ABS actuator & pump), mô-tơ bơm ABS hoặc ECM/ECU, vốn có chi phí thay thế cao.

Những dòng xe Toyota/Lexus thường gặp mã C1203/53



• Toyota: Vios, Yaris, Corolla Altis, Camry, Fortuner, Innova, Hilux, Land Cruiser, Prado, RAV4, Highlander…

• Lexus: IS, ES, GS, LS, NX, RX, GX, LX…

• Từ khóa liên quan: lỗi ABS Toyota Camry, lỗi ABS Altis, đèn VSC Fortuner, lỗi ABS Lexus RX, C1203 Lexus IS, ECM Communication Circuit Malfunction Toyota Việt Nam.



Lưu ý: Cấu trúc hệ thống có thể khác nhau theo năm sản xuất và mã khung. Một số xe xác định lỗi tương đương C1203/53 bằng tên gọi khác nhưng bản chất vẫn liên quan mất giao tiếp ECM–ABS.



Mã lỗi C1203/53 là gì? Giải thích thuật ngữ cho người không chuyên

• C1203/53 là mã DTC (Diagnostic Trouble Code) của hệ thống ABS/VSC/TRC.

• ECM Communication Circuit Malfunction: Hệ thống ECU phanh không giao tiếp được với ECM/ECU động cơ qua mạng CAN hoặc mạch tín hiệu riêng (tùy dòng xe).

• Skid Control ECU: ECU quản lý ABS, VSC, TRC; trên nhiều xe, ECU này tích hợp trong cụm ABS actuator & pump (dân thợ hay gọi là cục ABS).

• CAN (Controller Area Network): “Đường truyền dữ liệu” cho nhiều ECU trên xe. Lỗi CAN H/L (High/Low), ngắn mạch, hở mạch, nhiễu đều có thể làm phát sinh C1203.



Hiểu nôm na: ECM (máy tính động cơ) và ECU phanh cần “nói chuyện” với nhau để điều khiển ABS/VSC. Khi tín hiệu “đứt” hoặc “sai”, đèn ABS và VSC sẽ bật sáng để cảnh báo.



Triệu chứng phổ biến khi xe báo lỗi ABS C1203/53

• Đèn ABS sáng vàng trên táp-lô; đôi khi kèm VSC, TRC, TRC OFF.

• Đèn Check Engine có thể sáng nếu cùng lúc có lỗi động cơ.

• Hệ thống ABS/VSC/TRC ngừng can thiệp, phanh vẫn hoạt động cơ bản nhưng khả năng chống bó cứng/ổn định giảm.

• Xe rung giật nhẹ, mất hỗ trợ kiểm soát trượt trên mặt đường ướt.

• Tốc độ đồng hồ hoặc cảnh báo tốc độ bất thường (nếu có thêm lỗi cảm biến tốc độ bánh xe – wheel speed sensor).

• Mất Cruise Control hoặc Cruise hoạt động không ổn định.

• Hộp số chuyển số bất thường (trên một số mẫu do mất thông tin tải/torque).

• Tăng tiêu hao nhiên liệu nhẹ nếu ECM chuyển sang chế độ dự phòng.



Nguyên nhân gốc rễ thường gặp của C1203/53



1. Giắc cắm/đầu nối lỏng, oxy hóa: Đặc biệt tại cụm ABS, ECM, các hộp rơ-le, hoặc hộp cầu chì khoang động cơ.

2. Mass thân xe kém hoặc điện áp ắc quy yếu sau thời gian dài không bảo dưỡng; thay ắc quy không đúng tiêu chuẩn; lắp thiết bị độ điện (camera, màn hình DVD, tracker…) “ăn” vào mạch quan trọng gây nhiễu.

3. Cầu chì ABS/IGN, rơ-le tiếp xúc kém.

4. Đứt dây, hở mạch, ngắn mạch trên đường CAN H/CAN L giữa ECM và ABS ECU hoặc mạch IG/BATT/ACC/EFI.

5. Mô-đun ABS (ABS actuator & pump) lỗi phần mạch điều khiển (IC/gia công mạch), hoặc mô-tơ bơm ABS bị kẹt, chổi than mòn khiến ECU tự ngắt bảo vệ.

6. ECM/ECU động cơ lỗi phần giao tiếp, mất ID, lỗi sau ngập nước, đảo cực, hàn sửa không chuẩn.

7. Lỗi cập nhật phần mềm/firmware hoặc chưa làm chuẩn lại (calibration) các cảm biến như góc lái (Steering Angle Sensor), cảm biến gia tốc/yaw rate sau tháo lắp.

8. Can thiệp hệ thống điện không chuẩn (đấu nối thêm phụ kiện, định vị, chống trộm) gây nhiễu CAN – cực kỳ phổ biến tại Việt Nam.



Quy trình chẩn đoán chuẩn xưởng tại VES Workshop (đề xuất thực hành an toàn)



Mục tiêu: Xác định đúng nguyên nhân, tránh “thay bừa”, tối ưu chi phí. VES Workshop tuân thủ quy trình chẩn đoán kỹ thuật tiêu chuẩn cho Toyota/Lexus với máy chẩn đoán Techstream, OBD2, đồng hồ đo điện, oscilloscope (khi cần), và tài liệu đấu nối chính xác.



Bước 1 – Tiếp nhận & Khai thác triệu chứng



• Ghi nhận tình trạng đèn ABS/VSC/TRC, thời điểm xuất hiện (sau rửa xe, thay ắc quy, độ điện?).

• Kiểm tra ắc quy (điện áp, tải), cực âm/dương siết chặt chưa, có oxy hóa không.

• Hỏi về can thiệp điện gần đây: lắp màn hình Android, camera 360, cảm biến áp suất lốp, thiết bị định vị…



Bước 2 – Quét lỗi bằng Techstream/OBD2 & đọc Freeze Frame



• Quét toàn bộ hệ thống Engine/ABS/VSC/TRC/Transmission/EPS.

• Ghi nhận mã lỗi C1203/53 và các mã kèm theo: U0100, U0124, U0126 (mất giao tiếp), C1336 (chưa zero point), C1201 (từ ECM), v.v.

• Lưu lại Freeze Frame (điện áp, tốc độ, trạng thái IG/ACC, tốc độ xe) để phân tích khoảnh khắc lỗi xảy ra.



Bước 3 – Kiểm tra nguồn, mass, cầu chì, rơ-le



• Kiểm tra cầu chì ABS/EFI/IG bằng đo điện dưới tải (không chỉ nhìn bằng mắt).

• Kiểm tra rơ-le ABS: tiếp điểm, điện trở cuộn hút.

• Đo điện áp tại cọc ắc quy và tại giắc ECU phanh khi bật IG ON và khi đề nổ.

• Vệ sinh điểm mass chính của thân xe, siết chặt lại.



Bước 4 – Kiểm tra đường truyền CAN



• Dùng oscilloscope kiểm tra dạng sóng CAN H/L tại cổng OBD và tại giắc ABS/ECM.

• Đo điện trở mạng CAN (khi OFF): thường ~60Ω; nếu sai, kiểm tra điện trở kết thúc và điểm chập/đứt.

• Dùng quá trình loại trừ: rút giắc từng mô-đun “độ” (nếu có) để xem lỗi biến mất không (điểm nhiễu).



Bước 5 – Kiểm tra giắc, dây dẫn, chống oxy hóa



• Tháo kiểm tra giắc ABS actuator, ECM, hộp cầu chì; quan sát dầu/ẩm, rỉ sét, chân gãy.

• Dùng contact cleaner chuyên dụng, sấy khô, bôi dielectric grease mỏng chống ẩm (theo quy trình an toàn).



Bước 6 – Đánh giá mô-đun ABS và ECM



• Nếu nguồn, mass, CAN tốt nhưng vẫn lỗi, kiểm tra mạch điều khiển trong ABS ECU (không xâm lấn trước).

• Đối chiếu thông số Techstream: dữ liệu tốc độ bánh xe, moment/torque từ ECM, trạng thái VSC.

• Với xe từng ngập nước/tai nạn, đánh giá khả năng ăn mòn mạch.



Bước 7 – Khắc phục & xác nhận



• Sửa dây/giắc/cầu chì/rơ-le nếu sai; hàn nối theo tiêu chuẩn, bọc chống ẩm, cố định lại đường dây.

• Cập nhật phần mềm/firmware (nếu TSB khuyến nghị).

• Thay thế mô-đun (ABS actuator/ECM) khi xác định hư phần cứng.

• Thực hiện Bleeding ABS (nếu tháo cục ABS/mạch dầu) và Zero Point Calibration cho Steering Angle/Yaw Rate.

• Xóa lỗi, lái thử mô phỏng tình huống, xác nhận đèn ABS/VSC/TRC tắt và dữ liệu CAN ổn định.

Sơ đồ quyết định (Decision Tree) – Chẩn đoán C1203/53



1. Scan có C1203/53?



   • Có → Sang (2).

   • Không → Kiểm tra mã khác (Uxxxx, C1xxx).

2. Kiểm tra cầu chì, rơ-le, nguồn IG/BATT, mass:



   • Lỗi → Sửa/Thay, xóa lỗi, test → OK.

   • Đúng → Sang (3).

3. Đo CAN tại OBD & ABS/ECM:



   • Dạng sóng bất thường/điện trở ≠ 60Ω → tìm chập/hở, tháo phụ kiện độ, sửa dây → OK.

   • Bình thường → Sang (4).

4. Giắc/oxy hóa/chân gãy?



   • Có → Vệ sinh/sửa, xóa lỗi → OK.

   • Không → Sang (5).

5. Đánh giá ABS ECU vs ECM (đổi thử/so sánh/đối chứng theo quy trình):



   • ABS ECU lỗi → Sửa/Thay cục ABS, bleed hệ thống, zero point.

   • ECM lỗi → Sửa/Thay ECM, cấu hình/immobilizer theo chuẩn.

   • Phần mềm → Cập nhật/flash theo TSB.





Tình huống thực tế (Case study) – Tham khảo tại VES Workshop

Case 1 – Fortuner bật đèn ABS/VSC sau lắp màn hình Android:



• Quét thấy C1203/53, U0100. Kiểm tra phát hiện đấu nối phụ kiện vào dây IG và CAN gây nhiễu.

• Khắc phục: tách nguồn đúng mạch, lọc nhiễu, phục hồi dây zin, xóa lỗi → hết đèn, hệ thống ổn định.



Case 2 – Camry sau thay ắc quy, thỉnh thoảng đèn ABS:



• Điện áp sụt thấp khi đề, mass ô-xy hóa. Làm sạch mass, siết lại, kiểm tra ắc quy, xóa lỗi → không tái diễn.

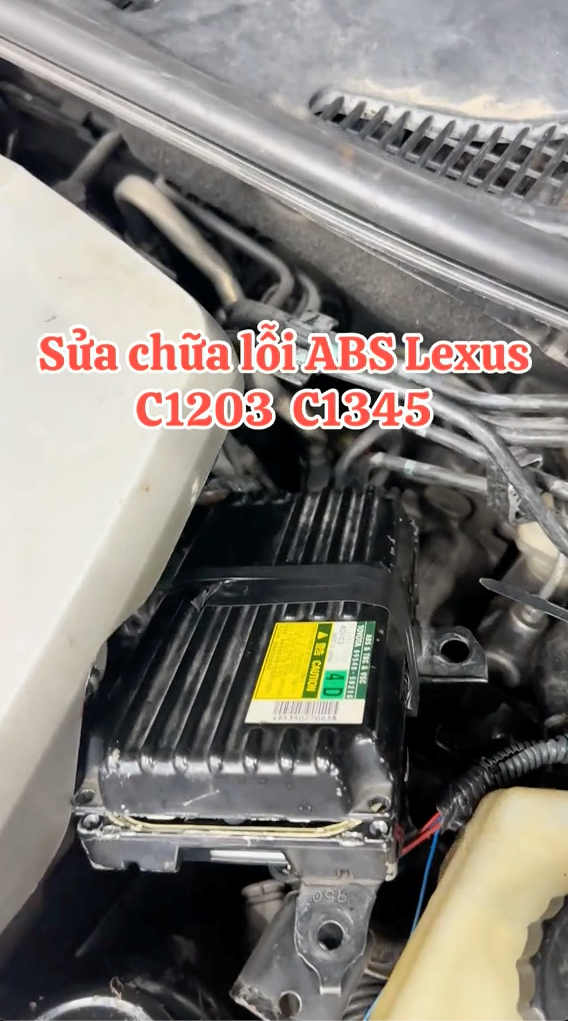

Case 3 – Lexus RX báo C1203 kèm tiếng kêu bơm ABS:



• Kiểm tra thấy mô-tơ bơm ABS kẹt gián đoạn, dòng kéo cao làm ECU tự ngắt. Sửa chữa mô-tơ bơm, vệ sinh cụm, bleed và zero point → ok.



Câu hỏi thường gặp (FAQ) – Tối ưu tìm kiếm tại Việt Nam

1) C1203/53 có nguy hiểm không?

Có. Xe vẫn phanh được nhưng mất hỗ trợ ABS/VSC/TRC. Trong tình huống phanh gấp hoặc đường trơn, rủi ro trượt bánh tăng. Nên kiểm tra sớm tại VES Workshop.



2) Lỗi ABS Toyota Lexus C1203 có tự hết không?

Đôi khi điện áp thấp nhất thời có thể làm bật đèn, sau đó tắt. Tuy nhiên nguyên nhân gốc (ắc quy yếu, giắc lỏng, dây CAN) nếu không xử lý sẽ tái diễn.



3) Khi đèn ABS/VSC sáng, có nên tiếp tục lái?

Có thể lái đến xưởng gần nhất, tránh tốc độ cao, giữ khoảng cách. An toàn vẫn là ưu tiên.



4) Sửa lỗi ABS C1203/53 bao lâu?

Phụ thuộc nguyên nhân. Nếu giắc/nguồn: có thể xử lý trong ngày. Nếu cục ABS/ECM hư phần cứng, cần thời gian đặt hàng/lập trình.



5) Giá sửa lỗi ABS Toyota/Lexus bao nhiêu?

Chi phí phụ thuộc mức độ hư hỏng và dòng xe. VES Workshop luôn báo giá minh bạch sau khi chẩn đoán. Từ khóa tìm kiếm: giá sửa ABS Toyota, thay cục ABS bao nhiêu tiền, sửa bơm ABS Lexus giá rẻ.



6) Có thể tự xóa lỗi bằng máy OBD rẻ tiền?

Có thể xóa tạm nhưng lỗi sẽ quay lại nếu nguyên nhân chưa được xử lý. Chẩn đoán Techstream/thiết bị chuyên dụng vẫn là tiêu chuẩn.



7) Sau khi thay ắc quy, đèn ABS sáng, phải làm gì?

Kiểm tra điện áp, điểm mass, xóa lỗi. Nếu vẫn sáng, cần VES Workshop kiểm tra đường CAN, giắc, rơ-le/cầu chì.



8) C1203 có liên quan cảm biến tốc độ bánh xe (wheel speed sensor) không?

Không trực tiếp. Tuy nhiên khi CAN bất thường, ECU có thể không nhận dữ liệu đầy đủ cặp cảm biến, dẫn tới nhiều mã C1xxx khác kèm theo.



9) Zero Point Calibration là gì?

Là quy trình “chuẩn hóa” cảm biến gia tốc/yaw và góc lái để VSC hoạt động chính xác. Bắt buộc sau một số thao tác sửa chữa.



10) VES Workshop có bảo hành dịch vụ sửa ABS/VSC không?

Có. Chính sách bảo hành rõ ràng, tùy hạng mục sửa chữa và linh kiện thay thế.



Tại sao chọn VES Workshop cho lỗi ABS Toyota/Lexus C1203/53?

• Chuyên sâu Toyota/Lexus: Quy trình, dữ liệu mạch điện, thông số chuẩn hãng.

• Thiết bị đầy đủ: Techstream, máy chẩn đoán đa hãng, oscilloscope, dụng cụ bleeding ABS, thiết bị zero point calibration.

• Kinh nghiệm thực chiến: Nhiều case độ điện gây lỗi CAN đã được xử lý gọn – sạch – triệt để.

• Minh bạch chi phí: Kiểm tra – chẩn đoán – báo giá – sửa chữa – nghiệm thu; không phát sinh bất hợp lý.

• Bảo hành rõ ràng: Cam kết chất lượng sau sửa chữa.



Kêu gọi hành động (CTA): Nếu xe Toyota/Lexus của bạn đang bật đèn ABS/VSC/TRC với mã C1203/53, hãy đặt lịch chẩn đoán tại VES Workshop để được kiểm tra đúng bệnh – đúng quy trình – an toàn tối đa.



Lời kết – Đừng xem nhẹ mã lỗi ABS C1203/53



C1203/53 là lỗi giao tiếp giữa ECM và ECU phanh. Dù xe vẫn chạy, bạn đã đánh mất lớp an toàn chủ động quan trọng. Hãy để VES Workshop hỗ trợ chẩn đoán chuyên sâu với Techstream, đảm bảo xử lý tận gốc: từ nguồn/mass, CAN, đến mô-đun.



Đặt lịch ngay hôm nay để nhận tư vấn miễn phí bước đầu, kiểm tra xe an toàn và đưa hệ thống ABS/VSC/TRC của bạn trở lại trạng thái vận hành chuẩn hãng.
